广州万达茂文化旅游城商业楼(自编万达茂)滑雪乐园项目
服务类型:结构设计
开发商:广州万达文化旅游城投资有限公司
合作设计:广州宝贤华瀚建筑工程设计有限公司
工程概况:

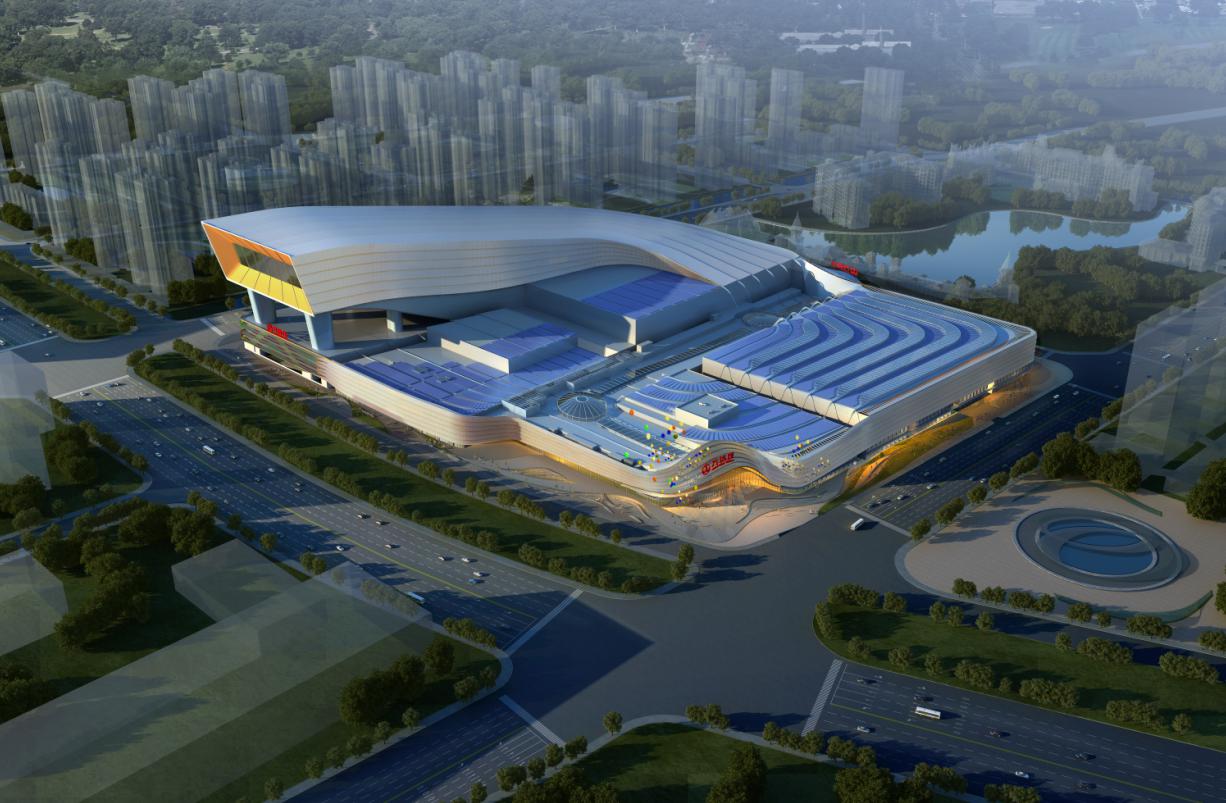

广州万达茂位于花都区曙光路与平步大道交汇处,为集商业与游乐一体的大型综合体,总用地面积18.15万平米,总建筑面积34.65万平米;由滑雪乐园、大商业、停车楼、电影乐园、水乐园等多种业态组成。

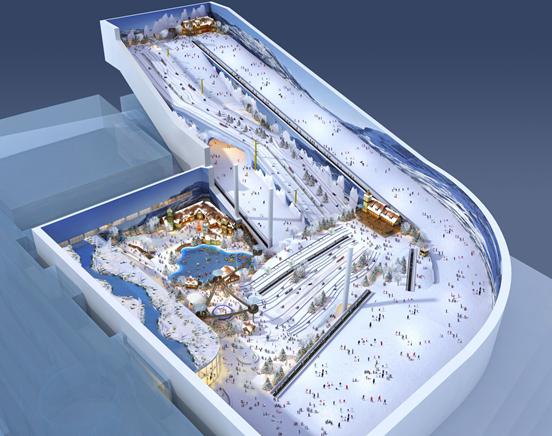

位于地块西侧的滑雪乐园是体量最大、最高的单体,平面呈L形,双向最大长度约400、200米,建筑面积7.5万平米,屋面最大高度98米。包括初级道、中级道、雪橇道和初学者道四条雪道,最长雪道323米,最大垂直落差66m米。中级道与雪橇道在中部交叉跨越,然后一起冲入下部的架空雪山内部,突出了滑雪乐园的趣味性,是项目的一大亮点。为模拟自然的冰雪大世界,结构构件只能沿滑雪乐园的周边布置,屋盖跨度达110米。
作为一种创新性文化建筑,滑雪乐园与其他大跨结构相比,有三个显著特点:
1)立面及空间造型复杂,屋面高度从98米下降到40米,屋盖跨度达110m,既是超高层又是大跨,同时具有这两种结构的设计难点;
2)结构构件尺寸限制大,“内保温+外隔热”的双层围护断桥方案要求所有立面和屋面结构构件都不能外露在滑雪乐园内。为获得更多的使用空间,建筑要求两层之间结构柱的宽度不能超过3m。
3)制冷造雪工艺复杂,雪道上既有厚重的保温层,还有约半米厚的覆雪;屋面由于隔热保温双层维护方案,加上大量的制冷造雪设备,荷载为普通大跨钢结构的2~3倍。
结构特点:

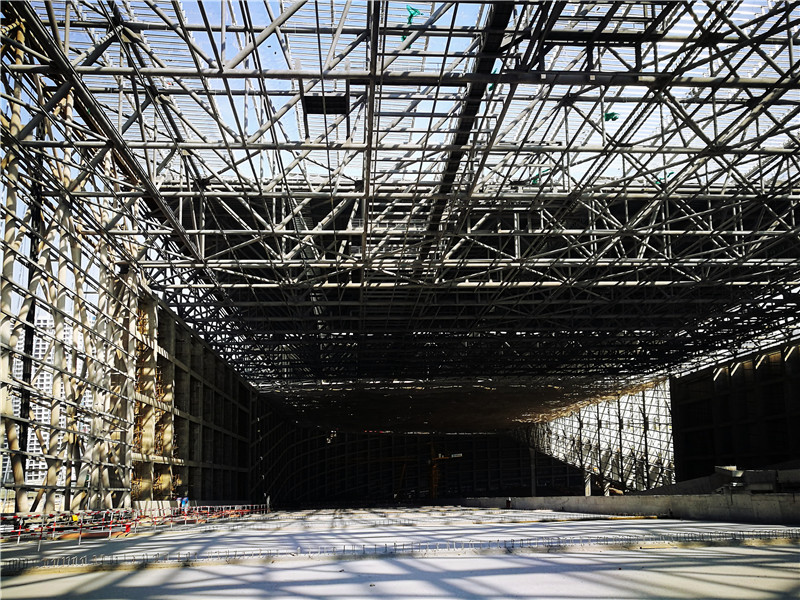

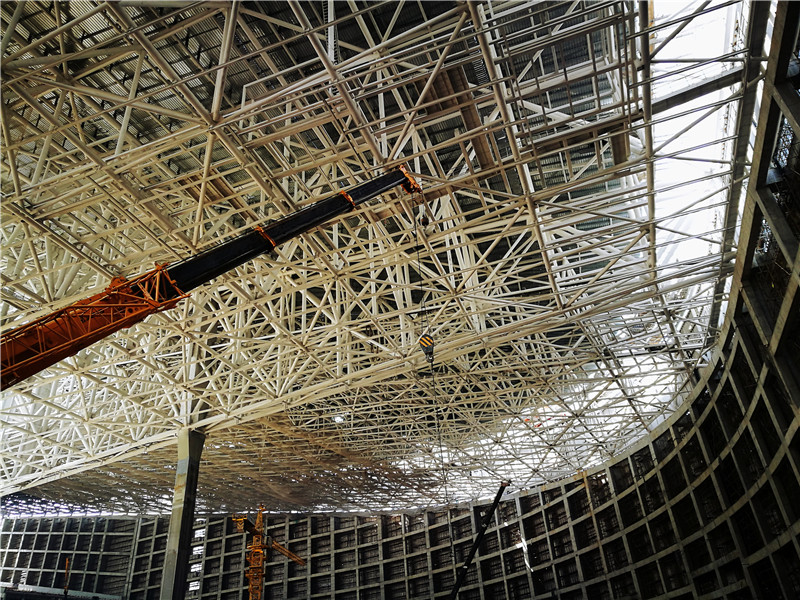

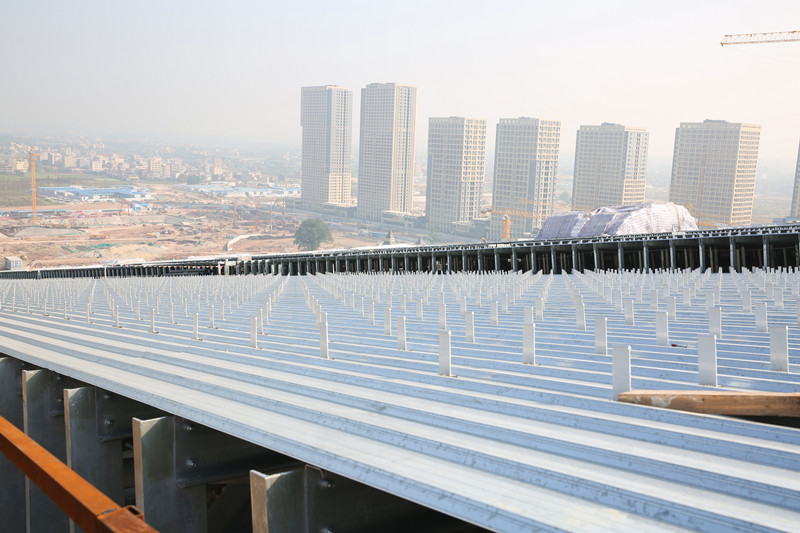

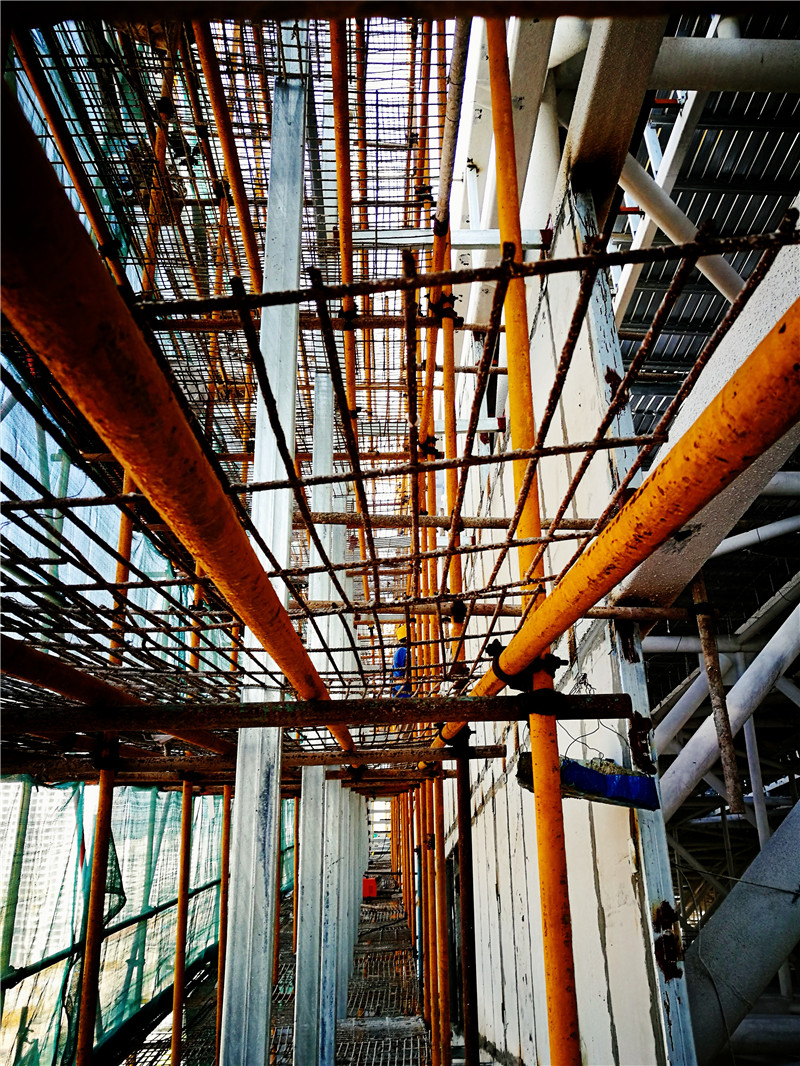

滑道高区结构体系由“四个落地筒+架空转换桁架平台+门式刚架屋盖罩棚+滑道次结构”组成。与下部停车楼设缝分开的四个巨型砼落地筒,纵向净距约44.6~57.6米,横向净距60.4米,墙厚1.2米。在四个落地筒间,采用约10m高的箱式巨型桁架相连,形成巨型框架结构。纵向箱式桁架两端分别出挑9m、18m,横向箱式桁架两端分别出挑13m,再与两侧的纵向边桁架相连。为控制杆件截面并保证其承载力,落地筒顶部的纵横向箱式主桁架均采用Q420高建钢;考虑到节点连接的便利,其余构件均为Q345圆管。为了释放竖向荷载下弯矩对结构的不利影响,在砼筒体顶部设置了先滑动后简支支座群,取得了良好的经济效果。支承在架空平台上的门式刚架屋盖罩棚,由横向主桁架、纵向次桁架、上下弦稳定杆、上下弦抗风撑、钢格构柱系统及端部的山墙抗风系统等构件组成;为了增加结构的安全储备,在侧面钢罩棚柱间设置了满布的柱间支撑,形成通高侧面大桁架。
本工程滑道高区、滑道低区、滑雪乐园区虽属于“特殊型式的大型公共建筑”,但通过设置结构缝、选择合理的结构体系、合理利用施工过程释放初应力,优化构件截面等方法,并采用概念设计与分析计算相结合的方法,使结构各项指标均控制在合理范围内,且具有多道防线,结构方案是可行且安全的。
